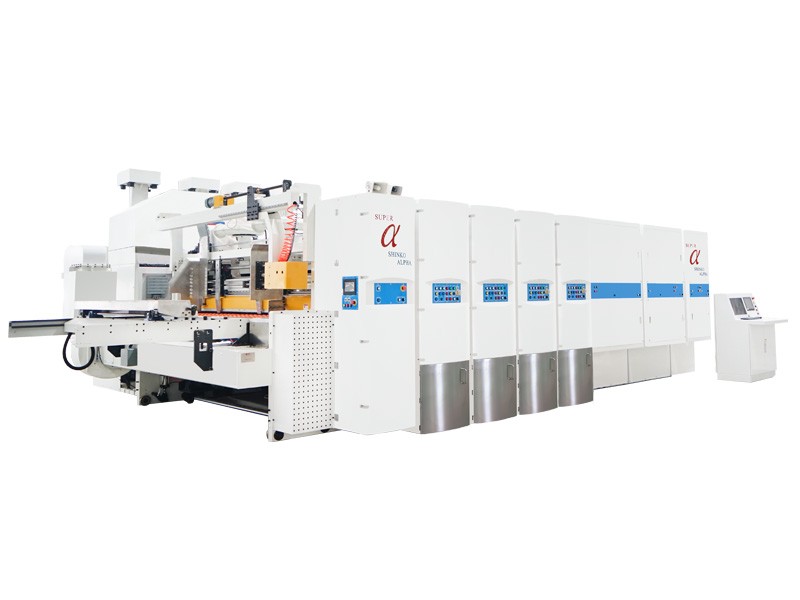

طباعة فليكسو بأربعة ألوان، طي، تقطيع، قطع بالقالب باليد اليمنى
وحدة التغذية:
وحدة
الجزء / النظام
وحدة التغذية
وحدة تغذية الحافة الرصاصية
بكرة التغذية
دليل الظهر
دليل جانبي
الدليل الأمامي
منفاخ الشفط
منظف الأوراق
فتح / إغلاق الإطار
جهاز قفل الإطار
صفر أوتوماتيكي (0)
نظام التزييت
مصباح زر الإشارة
شاشة تعمل باللمس
توقف طارئ
سكة آلية
وحدة الطباعة :
|
وحدة |
الجزء / النظام |
|
وحدة الطباعة |
أسطوانة الطباعة |
|
لفة أنيلوكس |
|
|
شفرة الطبيب |
|
|
نظام الفراغ لنقل اللوحة |
|
|
نظام التسجيل |
|
|
نظام الحبر |
|
|
زر الإشارة مصباح |
|
|
صفر أوتوماتيكي (0) |
|
|
الاستعادة التلقائية |
|
|
فتح / إغلاق الإطار |
|
|
جهاز قفل الإطار |
|
|
توقف طارئ |
وحدة التجهيز:
|
وحدة |
الجزء / النظام |
|

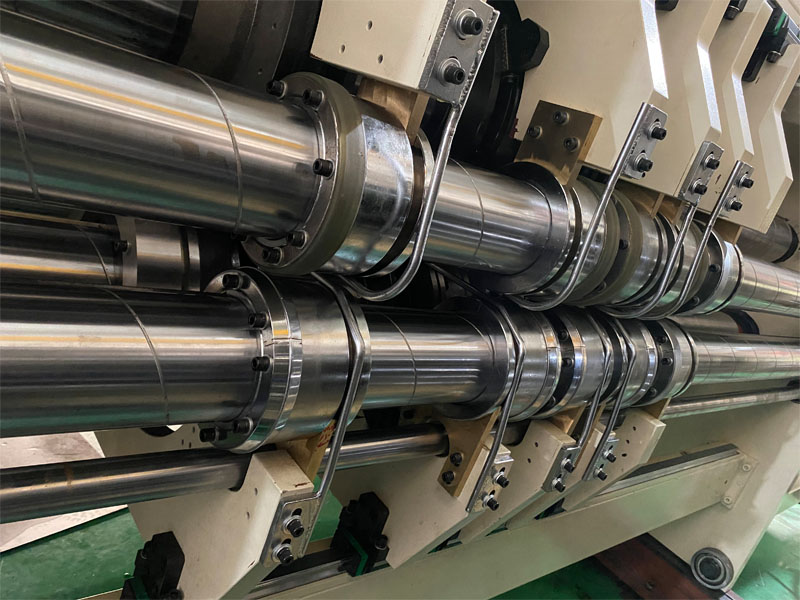

وحدة الشق |
هيكل 8 أعمدة شقية |
|
التجعيد |
|
|
ماكينة التقطيع (شفرة بسمك 7.5 مم) |
|
|
نظام التسجيل |
|
|
صفر أوتوماتيكي |
|
|
فتح / إغلاق الإطار |
|
|
مضخة زيت التشحيم |
|
|
توقف طارئ |
وحدة القطع بالقالب:
|
وحدة |
الجزء / النظام |
|
قطع بالقالب عمل وحدة |
طبلة مقطوعة بالقالب |
|
طبلة السندان |
|
|
حلقة التغذية |
|
|
نظام التسجيل |
|
|
صفر أوتوماتيكي (0) |
|
|
جهاز قفل الإطار |
|
|
مضخة زيت التشحيم |
|
|
توقف طارئ |
|
|
ناقل الخردة |
|
|
تعويض السرعة |
|
|
نظام طحن السندان |
نظام التحكم المؤازر:
|
نظام |
الجزء / النظام |
|
نظام التحكم المؤازر |
نظام التحكم المؤازر بشاشة تعمل باللمس |
|
معلومة |
|
|
تخطيط الإنتاج |
|
|
إدخال الطلب |
|
|
ضبط الماكينة |
معيار تصميم آلة الطباعة الفليكسو:
- بناء عالي التحمل
- تم تصميم وإنتاج الآلة بأكملها بناءً على اليابان شينكو معيار.
- لوحة طباعة سريعة التغيير وقفل اللوحة التلقائي.
- تغيير الطلب بسرعة.
- تقليل هدر حجم الحبر.
- كل وحدة يقودها ياسكاوا المستقلة محرك سيرفو.
- إيقاف تشغيل الجهاز تلقائيًا أو عدم تشغيله إذا لم تكن الوحدات مغلقة أو مقفلة
- الهواء المضغوط: 0.6 - 0.8 ميجا باسكال
- سمك قالب الطباعة: 7.2 مم (اللوحة + R-bak + الفيلم الأساسي + الشريط)
غير متصل الطباعة المميزات:
*وظيفة التشغيل بضغطة زر واحدة.
*مجهزة بوظيفة التشخيص والصيانة عن بعد.
*وحدة تغذية مدفوعة بالكامل بالمحركات المؤازرة، وحدة الطباعة، وحدة التقطيع، وحدة القطع بالقالب.
*اعتماد نظام التحكم المؤازر الياباني Yaskawa.
*يتم تشغيل أسطوانة الطباعة بواسطة محرك سيرفو، وتستغرق 15 ثانية فقط لتدوير دائرة.
*يعتمد نظام قفل اللوحة الأوتوماتيكي المحوسب.
*القدرة على الاتصال بنظام إدارة الإنتاج ERP.
